Cables de corriente y señal, mangueras para audio y DMX.Varios modelos de cables y mangueras con alimentación y señal. Este tipo de cables están diseñados para satisfacer las demandas cuando se utilizan altavoces activos o equipos de iluminación con señal DMX.
Link para descarga: FICHA TECNICA CABLES SEÑAL + ALIMENTACION
Características principales:
-Múltiples aplicaciones en instalaciones.
-Diseñados para audio o iluminación DMX (ver modelos).
-Conductores muy flexibles.
-Para instalaciones fijas o móviles.

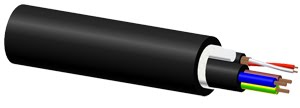

PAC50 es un cable de señal de alta calidad y un cable eléctrico en una funda diseñada para satisfacer todas las demandas cuando se utilizan altavoces activos. Se compone de un cable de alimentación y un cable de señal balanceada. Una cubierta exterior de PVC que protege a cada cable interior contra la abrasión. La CE aprobó cable de alimentación interna contiene 3 conductores con una sección de 1 mm2, protegidos por una funda de PVC con un diámetro exterior de 7 mm.
La sección de la señal es balanceada y contiene dos conductores trenzados interiores con una excelente protección para evitar cualquier influencia de zumbido, ruido de interferencia de radio y campos magnéticos. La sección de la señal también está protegido por una cubierta exterior de PVC con un diámetro exterior de 3,5 mm.
El cable PAC50 encuentra su aplicación en los sistemas móviles en que se necesita corriente y señal en el mismo conductor (sistemas activos de altavoces).
Especificaciones generales:
Tipo de cable: Cable de alimentación y señal.
Separador: Hilo de algodón.
Cubierta exterior: PVC Flexible.
Color de la cubierta exterior: Negro.
Dimensiones de la cubierta exterior: 14 mm de diámetro
Especificaciones Cable de Alimentación:
Conductor interior: BC58 x 0,15mm.
Sección conductor interior: 1mm2.
Aislante: PVC diámetro 2,3mm.
Color del aislante: Negro / Rojo / Amarillo-Verde.
Numero de conductores: 3
Funda exterior: PVC Flexible.
Color de la funda interior: Negro.
Dimensiones funda interior: 6,5mm de diámetro.
Resistencia del conductor -100 metros: 1,35 Ohm.
Máxima corriente: 10 Amp.
Especificaciones Cable Audio
Tipo de cable: Señal audio balanceado.
Conductor interior: 2 x BC7 x 0,15 mm.
Sección conductor interior: 0,125 mm2.
Aislante: LDPE diámetro 1,00 mm.
Color aislante: Rojo / Blanco.
Numero de conductores: 2.
Conductor de torsión (Malla): Si.
Blindaje: BC32 x 0,12 mm – Espiral.
Relleno: No.
Separador: No.
Cubierta interior: PVC Flexible
Color cubierta interior: Negro.
Medidas cubierta interior: 3,5 mm.
Resistencia del conductor - 100 mts: 13,75 Ohm.
Diafonía del cable -100 mts: Min. 73,3 dB.
Resistencia a resistencia - metro @ 1 kHz: 54pF.
Capacidad de conducción - metro @ 1 Khz: 98 pF.
Velocidad de proporción (%): 69,59.
El PAC52 es un cable señal de alta calidad y cable eléctrico en una misma funda. Este tipo de cable está diseñado para satisfacer todas las demandas cuando se utilizan altavoces activos. El cable se compone de un cable de alimentación aprobado CE VDE y un cable de señal balanceada. Una cubierta exterior de PVC protege a cada cable interior contra la abrasión. El cable de alimentación interna tiene 3 conductores con una sección de 2,5 mm2.
La sección de señal balanceada contiene dos conductores trenzados internos de 0.125 mm2 con una excelente protección para evitar cualquier influencia de zumbido, ruido de interferencia de radio y campos magnéticos. La sección de la señal también está protegido por una cubierta exterior de PVC con un diámetro exterior de 4 mm. El cable PAC52 encuentra su aplicación en los sistemas móviles en que es necesario corriente y señal en un solo cable (sistemas activos de altavoces) y está diseñado especialmente para sistemas de alta potencia.
Especificaciones generales
Tipo de cable: Cable de alimentación y señal.
Separador: Hilo de algodón.
Cubierta exterior: PVC Flexible.
Color de la cubierta exterior: Negro.
Dimensiones de la cubierta exterior: 16,5 mm de diámetro.
Especificaciones Cable de Alimentación
Conductor interior: BC50 x 0,25mm.
Sección conductor interior: 2,5 mm2.
Aislante: PVC diámetro 3,4 mm.
Color del aislante: Negro / Rojo / Amarillo-Verde.
Numero de conductores: 3.
Funda exterior: PVC Flexible.
Color de la funda interior: Negro.
Dimensiones funda interior: 9mm de diámetro.
Resistencia del conductor -100 metros: 0,66 Ohm.
Máxima corriente: 20 Amp.
Especificaciones Cable Audio
Tipo de cable: Señal audio balanceado.
Conductor interior: 2 x TC7 x 0,15 mm.
Sección conductor interior: 0,125 mm2.
Aislante: LDPE diámetro 1,20 mm.
Color aislante: Rojo / Blanco.
Numero de conductores: 2.
Conductor de torsión (Malla): Si.
Blindaje: BC32 x 0,12 mm - Espiral
Relleno: No.
Separador:No.
Cubierta interior: PVC Flexible.
Color cubierta interior: Negro.
Medidas cubierta interior: 4mm
Resistencia del conductor - 100 mts: 13,75 Ohm
Diafonía del cable -100 mts: Min. 73,3 dB.
Resistencia a resistencia - metro @ 1 kHz: 54 pF.
Capacidad de conducción - metro @ 1 Khz: 98 pF.
Velocidad de proporción (%): 68,59.
El PAC55 es un cable de sonido de alta calidad (dos canales) de señal balanceada y cable de alimentación con una sola funda. Este tipo de cable está diseñado para satisfacer todas las demandas cuando se utilizan altavoces activos. Se compone de un cable de alimentación y un cable estéreo de señal balanceada. Una funda general exterior con un O.D. de 17 mm hecha de PVC flexible que protege cada cable interior contra la abrasión. El cable de alimentación interna contiene 3 conductores con una sección de 1,5 mm2, protegidos por una funda de PVC con un diámetro exterior de 8 mm.
La sección de la señal es estéreo balanceado y contiene dos veces dos conductores trenzados internos de 0.125 mm2 con una excelente protección para evitar cualquier influencia de zumbido, ruido de interferencia de radio y campos magnéticos. La sección de señal también está protegido por una cubierta exterior de PVC con un diámetro exterior de 4 x 8 mm.
El cable PAC55 encuentra su aplicación en los sistemas móviles en que es deseable alimentación y de la señal estéreo balanceado en un solo conductor.
Especificaciones generales
Tipo de cable: Cable de alimentación y señal.
Separador: Hilo de algodón.
Cubierta exterior: PVC Flexible.
Color de la cubierta exterior: Negro.
Dimensiones de la cubierta exterior: 16,5 mm de diámetro.
Especificaciones Cable de Alimentación
Conductor interior: BC30 x 0,25mm.
Sección conductor interior: 1,5 mm2.
Aislante: PVC diámetro 3,0 mm.
Color del aislante: Negro / Rojo / Amarillo-Verde.
Numero de conductores: 3.
Funda exterior: PVC Flexible.
Color de la funda interior: Negro.
Dimensiones funda interior: 8mm de diámetro.
Resistencia del conductor -100 metros: 1,20 Ohm.
Máxima corriente: 16 Amp.
Especificaciones Cable Audio
Tipo de cable: Señal audio balanceado.
Conductor interior: 2 x TC14 x 0,12 mm.
Sección conductor interior: 0,16 mm2.
Aislante: LDPE diámetro 1,00 mm.
Color aislante: Rojo / Blanco Y Azul /Blanco.
Numero de conductores: 2 x 2.
Conductor de torsión (Malla): Si.
Blindaje: BC32 x 0,12 mm - Espiral
Relleno: No.
Separador:No.
Cubierta interior: PVC Flexible.
Color cubierta interior: Negro.
Medidas cubierta interior: 4mm x 2
Resistencia del conductor - 100 mts: 10,6 Ohm
Diafonía del cable -100 mts: Min. 73,3 dB.
Resistencia a resistencia - metro @ 1 kHz: 54 pF.
Capacidad de conducción - metro @ 1 Khz: 98 pF.
PAC60 es cable de alta calidad DMX-AES y cable de alimentación en una misma funda. El cable se compone de un cable de alimentación y un cable de señal DMX-AES. Una funda general exterior con un O.D. de 17 mm hecha de PVC flexible protege cada cable interior contra la abrasión. La CE - VDE cable de alimentación interna contiene 3 conductores con una sección de 2,5 mm2, protegidos por una funda de PVC con un diámetro exterior de 9 mm.
La sección de la señal DMX-AES 110 Ohm contiene dos conductores trenzados interiores de 0,11 mm2 con una excelente protección para evitar cualquier influencia de zumbido, ruido de interferencia de radio y campos magnéticos. La sección de señal también está protegido por una cubierta exterior de PVC con un diámetro exterior de 5 mm. El cable PAC60 encuentra su aplicación en sistemas de instalaciones móvil y fijas donde la alimentación y la señal DMX-AES se necesitan en un solo conductor.
Especificaciones generales
Tipo de cable: Cable de alimentación y señal DMX-AES 110 Ohm.
Relleno: Hilo de algodón.
Separador: Algodón y papel
Cubierta exterior: PVC Flexible.
Color de la cubierta exterior: Negro.
Dimensiones de la cubierta exterior: 17mm de diámetro.
Especificaciones Cable de Alimentación
Conductor interior: BC50 x 0,25mm.
Sección conductor interior: 2,5mm2
Aislante: PVC diámetro 3,4 mm.
Color del aislante: Negro / Rojo / Amarillo-Verde.
Numero de conductores: 3
Funda exterior: PVC Flexible.
Color de la funda interior: Negro.
Dimensiones funda interior: 9mm de diámetro.
Resistencia del conductor -100 metros: 0,66 Ohm.
Máxima corriente: 20 Amp.
Especificaciones Cable DMX
Tipo de cable: DMX-AES 110 Ohm.
Conductor interior: 2 x BC 10 x 0,12 mm.
Sección conductor interior: 0,11 mm2.
Aislante: LDPE diámetro 1,40 mm.
Color aislante: Rojo / Blanco.
Numero de conductores: 2.
Conductor de torsión (Malla): Si.
Blindaje: BC16 x 6 x 0,12 mm – Espiral.
Relleno: No.
Separador: No.
Cubierta interior: PVC Flexible.
Color cubierta interior: Negro.
Medidas cubierta interior: 4mm.
Impedancia: 110 Ohm.
El PAC62 es un cable de alta calidad del tipo DMX-AES y cable de alimentación en un solo conductor. El cable se compone de un cable de alimentación y un cable de señal DMX-AES. Una funda general exterior con un O.D. de 17 mm hecha de PVC flexible que protege cada cable interior contra la abrasión. La CE - VDE cable de alimentación interna contiene 3 conductores con una sección de 2,5 mm2, protegidos por una funda de PVC con un diámetro exterior de 9 mm.
El cable de señal DMX-AES 110 Ohm contiene dos conductores trenzados interiores de 0,11 mm2 con una excelente protección para evitar cualquier influencia de zumbido, ruido de interferencia de radio y campos magnéticos. La sección de señal también está protegido por una cubierta exterior de PVC con un diámetro exterior de 5 mm. El cable PAC62 encuentra su aplicación en sistemas de instalaciones móviles y fijas donde alimentación y señal DMX-AES se necesitan en un solo cable.
Aplicaciones: Control de iluminación, aplicaciones fijas y móviles, doble señal DMX o sistemas de backup.
Especificaciones generales
Tipo de cable: Cable de alimentación y señal 2 DMX-AES 110 Ohm.
Relleno: Hilo de algodón.
Cubierta exterior: PVC Flexible.
Color de la cubierta exterior: Negro.
Dimensiones de la cubierta exterior: 18mm de diametro.
Especificaciones Cable de Alimentación
Conductor interior: BC50 x 0,25mm.
Sección conductor interior: 2,5mm2
Aislante: PVC diámetro 3,4 mm.
Color del aislante: Negro / Rojo / Amarillo-Verde.
Numero de conductores: 3
Funda exterior: PVC Flexible.
Color de la funda interior: Negro.
Dimensiones funda interior: 9mm de diámetro.
Resistencia del conductor -100 metros: 0,66 Ohm.
Máxima corriente: 20 Amp.
Especificaciones Cable DMX
Tipo de cable: DMX-AES 110 Ohm.
Conductor interior: 2 x BC 10 x 0,12 mm.
Sección conductor interior: 0,11 mm2.
Aislante: LDPE diámetro 1,30 mm.
Color aislante: Rojo / Blanco y Azul / Blanco
Numero de conductores: 2 x 2
Conductor de torsión (Malla): Si.
Blindaje: BC16 x 6 x 0,12 mm – Espiral.
Relleno: No.
Separador: No.
Cubierta interior: PVC Flexible.
Color cubierta interior: Negro.
Medidas cubierta interior: 5mm x 2.
Impedancia: 110 Ohm.
Para ver mas configuraciones de cables de señal, cajetines de señal y conexión, conectores, adaptadores, etc. puedes dirigirte a SILUJ y solicitar el catalogo general de cableado y accesorios.
